Переходы для стальных труб используются для соединения труб разного поперечника. Это обеспечивает плавный переход между участками магистрали. С помощью переходов можно изменить направление потока трубопровода, исходя из особенностей рельефа разных участков местности. Переходы для стальных труб также применяются для распределения нагрузок на отрезках трубопровода: напор и давление увеличивает сужение труб, а понижает расширение.

Отрасли использования

Чаще всего переходы стальные используются в таких промышленных отраслях:

  • химическая;
  • нефтеперерабатывающая;
  • газоперерабатывающая;
  • энергетика (тепловые и атомные электростанции);
  • пищевая.

Качественный переход металлический гарантирует высоконадежный стык и герметичность. Изделие обязано поддерживать напор и температуру магистрали. Причем давление там, где соединяются трубы, является главным критерием, по которому выбирается соединитель. Помимо этого, нужно учитывать состав сплава, способы крепления к трубам, размеры и конструкцию.

Стандарты

Качество переходов стальных регламентируется ТУ, СТО, ОСТ, ГОСТ и прочими документами. Высоким спросом пользуются переходы стальные ГОСТ 17378-2001, которые изготавливаются из низколегированной и углеродистой стали. Эти стыковочные элементы также соответствуют международному стандарту ISO 3419. Стальные переходы промышленного выпуска получают паспорт и сертификат только после лабораторных испытаний механической стойкости к нагрузкам и ультразвуковой проверки швов сварки.

Технология

Переходы отливаются, либо штампуются.

Сырье

В изготовлении переходов металлических используются нержавеющие, оцинкованные, хромированные, высоколегированные и углеродистые марки стали.

Переходы стальные также производят из металлических сплавов с латунью, чугуном и бронзой.

Методы изготовления переходов:

  1. Протягивание трубной части через шаблон.
  2. Штамповка.
  3. Вытачивание из стали горячей катки.
  4. Обжим заготовок.

Переходы вытачивают из стали аустенитного класса, потому что она имеет высокую антикоррозийную стойкость.

Сегодня делают и полимерные переходы из синтетики и пластика, которые армируют для прочности. Такие изделия стоят дешевле, легко монтируются, имеют высокую антикоррозийную устойчивость и небольшой вес. Но для промышленных трубопроводов, по которым транспортируются агрессивные вещества и носители с высокой температурой и под давлением, остаются незаменимыми переходы стальные.

Внешний вид

Стальной переход выглядит как усеченный конус, в котором два противоположных отверстия. Сечение выполнено в форме треугольника.

Разновидности переходов

По конструкции металлические переходы делятся на два вида: и концентрические эксцентрические.

Переходы концентрические

Концентрические переходы симметричны. По форме – конус усечен, трапеция равнобедренная в сечении.

Переходы концентрические носят условное обозначение «К».

Переходы концентрические изготавливаются штамповкой, штамповкой конических поковок с механической доработкой и вальцовкой из трубных и листовых заготовок с последующими сваркой и сборкой.Если планируется использовать переходы в среде с высокой агрессией, их делают из высоколегированной и легированной стали, для среды со средней агрессией – из стали углеродистой.Бесшовные переходы небольших размеров штампуют, а детали больших размеров отливают. Переходами концентрическими соединяют трубы разного поперечника в одинаковом горизонте. Область применения – системы, расположенные вертикально.

Соединительные эксцентрики

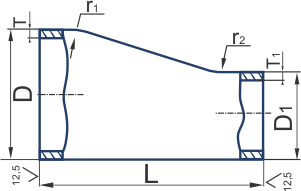

Такие соединения ассиметричны. Основание напоминает конус, который усечен, в поперечнике – прямоугольная трапеция. Это позволяет состыковать разные трубы в единой плоскости.

Эксцентрические изделия обозначены литерой «Э».Эксцентрики чаще монтируют в горизонтальных коммуникациях, чтобы при изменении диаметра не использовать разновысотные опоры. Главное преимущество переходов эксцентрических в том, что их можно использовать на магистралях, транспортирующих вязкие носители. Такие составы не сгущаются в стыках.

Способы соединения

По соединению переходы стальные разделяют на три типа:

  1. Бесшовный
  2. Приварной
  3. Резьбовой

Переход бесшовный

Переход стальной бесшовный монтируется сваркой. Эти неразборные герметичные детали востребованы на химическом и нефтеперерабатывающем производстве. Их монтируют, чтобы обеспечить работу магистралей с повышенным давлением и носителями с высокой температурой.

Сварные бесшовные переходы также устанавливают и на теплотрассах невысокого давления, на трубы большого диаметра. Сварные переходы используются для монтажа как концентрических, так и эксцентрических Благодаря соединителей. Антикоррозийная защита и прочность сварных бесшовных переходов позволяют применять их в различных температурных и климатических условиях.Простому процессу изготовления, переходы сварные стоят гораздо дешевле тех, что штампуют.

Переход приварной

Переходы стальные приварные имеют приварные крепежные фланцы.

Переход резьбовой

У таких переходов есть фланцы с соединением на резьбе.

Варианты монтажа

Исходя из типов металлических переходов, применяются сварочный и резьбовой варианты их монтажа.

Сварочный монтаж

Сварные бесшовные переходы крепятся на стыках магистралей сваркой.

Монтаж резьбовой

Переход к трубам крепится посредством резьбы на поверхностях соединения. Используются переходы с фланцами. Преимущество таких соединений в том, что их легко разобрать для ремонта трубопровода. Поэтому резьбовой монтаж чаще применяется в магистралях пара и горячей воды коммунальных предприятий.

Выбор и покупка

Сегодня в сети много рекомендаций, как, не покупая переход стальной, изготовить его самостоятельно. Такие детали советуют делать, отпиливая и обжимая части старых или новых труб.Даже если вам нужен всего один металлический переход, не стоит изготавливать его самостоятельно или прибегать к услугам нелегальных цехов по изготовлению металлических изделий.  Почему? Переход, изготовленный в кустарных условиях, не обеспечит надежную работу вашего трубопровода, потому что качество соединителя, который вы закажете и купите, не будет подкреплено сертификатами, отвечающими требованиям ГОСТа. Переходы металлические, которые продаются в нашем магазине, изготовлены промышленно, а значит, прошли лабораторные испытания и соответствуют ГОСТу. А ГОСТ, как известно – это гарантия качества!

Мы продаем только сертифицированные переходы из стали, не содержащие сколов, трещин, расслоения, ржавчины и пузырей. Помимо этого, добротность наших переходов гарантирует многолетний срок эксплуатации!

Переход стальной купить можно в нашем магазине. Переходы стальные, цена и назначение которых приемлемы для вас, вы найдете в электронном каталоге.
